Terminali di raccolta dati:

I modelli del sistema Cronos ZERO
B3 - Terminali lettori di badge RFID collegabili al computer
Protocolli di comunicazione: RS232/RS485, Ethernet TCP/IP, Modem, GSM.
Attivatori per apertura porte, comando sirene, accensione luci, ecc...
Batteria tampone per mantenimento dei dati per 24 mesi in assenza di alimentazione.
Dimensioni: mm 78 x 78 x 22.
D1 - Tastiera con display LCD.
Tastiera in gomma siliconica con 10 tasti numerici e 4 tasti funzione.
Display alfanumerico retroilluminato, 2 righe x 16 catatteri.
Dimensioni: mm 78 x 78 x 22.
C1 - Apriporta RFID stand-alone.
Dispositivo apriporta indipendente.

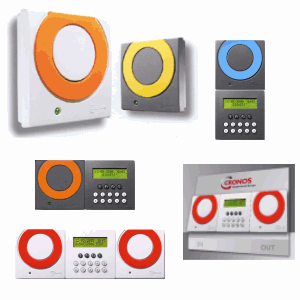

ZERO (lettore di prossimità)

Cronos ZERO è una nuova linea di terminali lettori di badge di prossimità polifunzionali, progettati e costruiti con caratteristiche uniche e innovative di modularità, componibilità, variabilità di colori e con un design esclusivo, caratteristiche che li differenziano rispetto a tutti i modelli tradizionali.
I terminali lettori di badge Cronos ZERO adottano la tecnologia RFID (Radio Frequency Identification), hanno dimensioni molto ridotte (solo mm. 78x78x22), ottenute con l'impiego di tecniche costruttive di microingegneria e hanno un aspetto "friendly" che ne facilita il riconoscimento e l'uso.

Le caratteristiche dei Cronos ZERO sono:

MODULARITA': nello stesso contenitore si intercambiano schede con funzioni diverse, quindi più moduli nella medesima estetica di prodotto;

COMPONIBILITA': uno speciale giunto permette di unire più moduli che formano terminali con funzioni diverse e di forme diverse (terminale apriporta, terminale con codice PIN, tastiera apriporta, terminale rilevazione presenze, ecc.);

COLORE: la variabile della scelta del colore ottenuta mediante gli anelli colorati intercambiabili (novità assoluta nella categoria), presenta importanti aspetti logistici e funzionali:

• la possibilità di ambientare nel modo più gradevole il terminale in ogni locale;

• l'opportunità di individuare con il colore le aree e i percorsi abilitati;

• la facoltà di modificare nel tempo le aree e i percorsi mediante la sostituzione degli anelli;

DESIGN: i terminali Cronos ZERO sono anche oggetti di design e sono stati premiati alla XIX edizione del Compasso d'Oro ADI.
I terminali Cronos ZERO sono "polifunzionali", e sono in grado di risolvere tutte le esigenze di:
Controllo accessi;
Rilevazione presenze;
Protezione Pc;
Archiviazione elettronica;
Firma digitale;
e consentono di realizzare un sistema unico di rilevazione e controllo del personale e degli strumenti di lavoro ad essi affidati.

Nell'applicazione delle normative della legge 196/03 sulla privacy, il badge RFID personale è sostitutivo delle "credenziali di autenticazione" e pertanto elimina la onerosa procedura di gestione delle "password" degli utenti.

ZERO 12 (controllo PC e firma digitale)

Cronos ZERO12 è un doppio lettore di badge che si collega alla porta USB del PC per la protezione del PC e per la firma digitale.

1. Adotta due tecnologie di lettura:
   RFID (Radio Frequency Identification)

2. Smart Card.

Cronos ZERO12 è prodotto in tre configurazioni:

1. Lettore RFID (per la Protezione del PC)

2. Lettore Smart Card (per la Firma digitale)

3. Lettore combinato RFID+Smart Card.

Protezione PC

Cronos ZERO12 con lettore RFID effettua il blocco di tutte le unità di input del PC (tastiera, mouse, lettore CD-Rom, lettore Floppy, porta seriale, ecc.) mediante l'avvicinamento del badge RFID al lettore; le funzionalità del PC si riattivano riavvicinando il badge al lettore.Il lettore Cronos ZERO12 permette di assegnare in modo esclusivo l'uso di un PC a una o più persone mediante l'uso del badge RFID personale, lo stesso usato per rilevare le presenze e per il controllo accessi. Il sistema può essere mono-postazione o multi-postazione: la versione multi-postazione è corredata di un programma software che consente all'amministratore di rete di abilitare, dalla sua postazione, l'accesso a tutti i PC aziendali, dislocati anche in sedi remote. Cronos ZERO12 consente di proteggere il know-how aziendale mediante l'accesso selezionato ai dati del sistema informativo aziendale.

Firma digitale

Cronos ZERO12 con il lettore di Smart Card permette di effettuare la Firma digitale. La firma digitale consente di effettuare la "conservazione ottica, sostitutiva dei documenti fiscali", l'inoltro e l'archiviazione di fatture in formato esclusivamente elettronico e la firma di atti stilati in formato elettronico.

Cronos ZERO12 combinato RFID+Smart Card, riunisce in un unico lettore le funzioni di protezione PC e firma digitale, funzioni che si integrano con le applicazioni di Rilevazione Presenze e Controllo Accessi, utilizzando sempre lo stesso badge e la stessa linea di terminali Cronos ZERO, formando "Un unico sistema modulare componibile per la rilevazione, il controllo e la gestione dei dati del personale in Azienda."

OPZIONI:

• Lettore Chip-Card

• Lettore di prossimità (trasponder)

• Lettore CCD o Laser per controllo produzione

• Secondo lettore magnetico

• Seconda seriale interna COM2

• Espansione memoria RAM a 128K

• Modulo sincronizzazione oraria DCF77

• Modulo comunicazione Radio

• Modulo comunicazione Ethernet

• Modem analogico

• Modem GSM

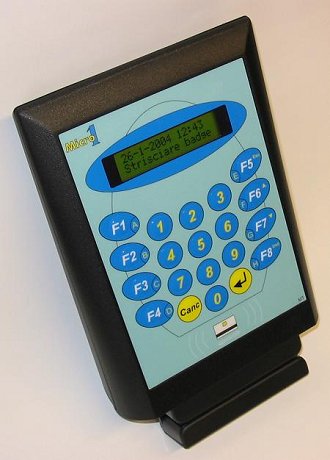

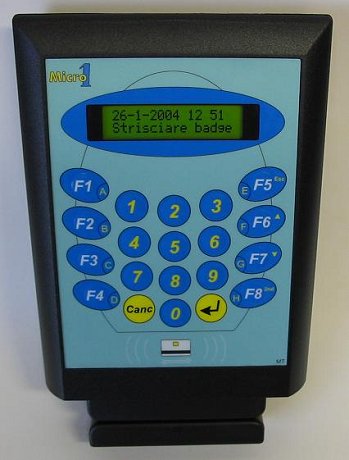

MICRO1

Micro1 è un terminale raccolta dati di nuova generazione e di facile programmabilità. La qualità dei componenti unita all’uso della tecnologia SMD hanno permesso di ottenere un’elevata compattezza e affidabilità dei dispositivi elettronici interni di controllo. La cassa è realizzata in ABS antiurto e antigraffio dall’elegante design di colore nero. Il terminale, nella versione standard, è dotato di un lettore di badge magnetico a strisciamento per la lettura delle tessere ad alta e bassa coercizione su pista ISO2. A richiesta può essere attrezzato con un lettore Chip-Card o un lettore di prossimità (trasponder). La tastiera a membrana è realizzata in termoformatura a rilievo e comprende 20 tasti suddivisi in numerici e funzionali che consentono di effettuare la programmazione di base e l’inserimento dei codici giustificativi da abbinare alle timbrature. Il firmware interno, riprogrammabile tramite seriale, permette nella versione standard: la visualizzazione delle timbrature, l’inserimento delle causali da tastiera e la memorizzazione di una tabella di orari settimanali per l’attivazione di segnalatori acustici o luminosi. I dati relativi alle timbrature vengono mantenuti inalterati in assenza di alimentazione per una durata di 10 anni grazie alla RAM tamponata removibile. Tra le varie opzioni va ricordato l’interfacciamento con i lettori di codici a barre in tecnologia CCD o Laser per la gestione della produzione. Micro1 funziona in modalità batteria per oltre 8 ore in assenza di rete e può essere opportunamente predisposto per un utilizzo in versione da tavolo.

CARATTERISTICHE TECNICHE

(versione completa MICRO1-C/MA):

• Microprocessore Flash 64K di ultima generazione riprogrammabile via seriale

• Memoria RAM 32Kb removibile con capacità di 3.500 transazioni

• Display LCD 20x2 caratteri retroilluminato ad alto contrasto super-twist

• 2 Input digitali

• 1 relè di segnalazione

• 1 relè apriporta

• Lettore magnetico bassa e alta densità traccia ISO2

• Lettura bidirezionale del badge

• Cambio automatico ora legale/solare

• Autonomia di funzionamento in batteria per almeno 8 ore in assenza di rete

• Collegamento al PC tramite linea seriale tipo RS232 oppure RS485

• Ritenzione dei dati fino a 10 anni in totale assenza di alimentazione

• Funzione di Real Time Clock con orologio e datario interno

• Alimentazione 9V AC con trasformatore esterno

• Tastiera 20 tasti a membrana con sensazione tattile

• Segnalatore acustico Buzzer

• Watch Dog e controllo automatico spegnimento batteria

• Ingresso per seconda testina magnetica esterna

• Invio setup dal PC per programmare: indirizzo, tracciato badge, msg a display

• Visualizzazione delle ultime timbrature effettuate

• Gestione white-list e causali da tastiera

• Cassa in ABS di colore nero

• Dimensioni: 150x220x70 mm (LxAxP)

• Temperatura di funzionamento da 0° a 50° in assenza di condensa

• Peso: Kg. 0,6

• Conforme alle normative europee CE

• Alimentazione in bassa tensione mediante alimentatore/trasformatore esterno 220V/12VCC.

• Autonomia in assenza di alimentazione 230V 8 ore di funzionamento normale e 12 mesi di mantenimento dati e orologio calendario

• Display LCD alfanumerico su 2 righe di 16 caratteri ciascuna

• Circa 4.000 transazioni memorizzabili

• Due digital Output

MICROS TP06 (lettore di prossimità)

TP06 è uno strumento innovativo che per primo ha abbinato in un unico terminale dimensioni ridotte e tecnologie d'avanguardia.  Questo terminale accetta la registrazione dei dati sia da badge magnetici standard sia da badge di prossimità.

Il terminale TP06 versatile e multifunzionale, può essere utilizzato per la rilevazione delle presenze, il controllo degli accessi e la gestione dati mensa.

L'operatività dell'utente è guidata dalla messaggistica visualizzata sul display LCD su 2 righe. Può essere connesso al sistema aziendale tramite linee locali e/o remote su linea telefonica commutata oppure direttamente alla rete LAN tramite scheda di rete integrata all'interno della CPU.

• Alimentazione in bassa tensione mediante alimentatore/trasformatore esterno 220V/12VCC.

• Autonomia in assenza di alimentazione 230V 8 ore di funzionamento normale e 12 mesi di mantenimento dati e orologio calendario

• Display LCD alfanumerico su 2 righe di 16 caratteri ciascuna

• Circa 4.000 transazioni memorizzabili

• Due digital Output

MICROS TP06 (lettore magnetico)

TP06 è uno strumento innovativo che per primo ha abbinato in un unico terminale dimensioni ridotte e tecnologie d'avanguardia.  Questo terminale accetta la registrazione dei dati sia da badge magnetici standard sia da badge di prossimità.

Il terminale TP06 versatile e multifunzionale, può essere utilizzato per la rilevazione delle presenze, il controllo degli accessi e la gestione dati mensa.

L'operatività dell'utente è guidata dalla messaggistica visualizzata sul display LCD su 2 righe. Può essere connesso al sistema aziendale tramite linee locali e/o remote su linea telefonica commutata oppure direttamente alla rete LAN tramite scheda di rete integrata all'interno della CPU.

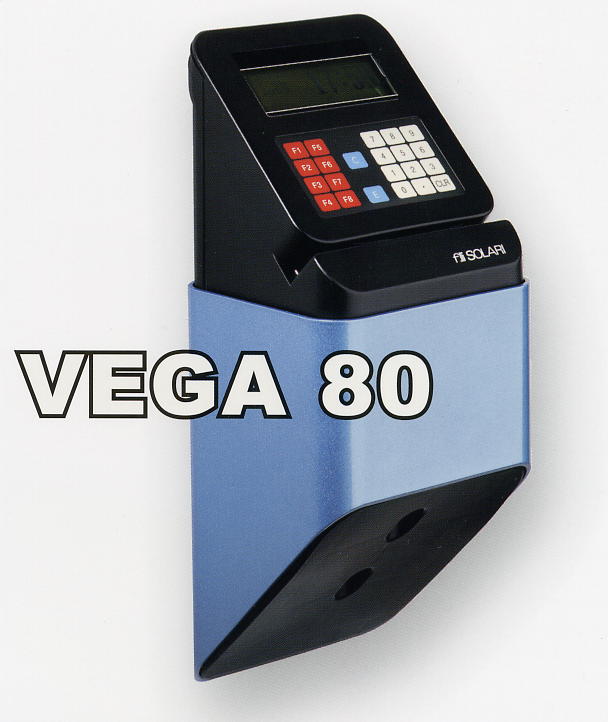

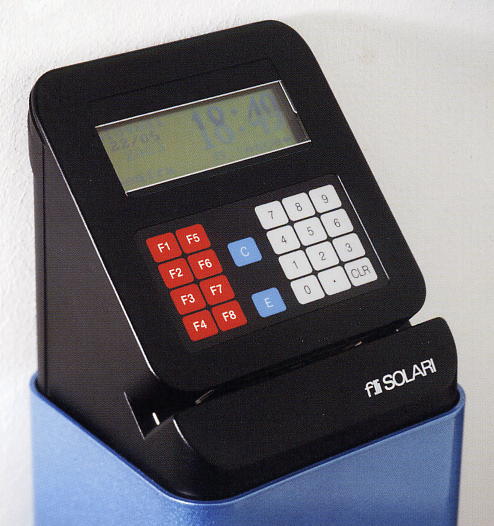

VEGA 80

Di forma ergonomica collaudata e adattabile in qualunque ambiente, sposa robustezza e affidabilità grazie alle seguenti caratteristiche:

• display grafico LCD retroilluminato

• tastiera a membrana

• lettore di badges magnetici (standard ISO track 2)

• cassa in alluminio verniciato

• interfaccia Ethernet nativa

Il terminale è disponibile in 2 versioni:

• VEGA 80,  con lettore di badge magnetico bidirezionale (standard ISO in traccia 2)

• VEGA 80R, che utilizza tessere trasponder RF passivo (125 Khz)

Caratteristiche tecniche funzionali:

• Display grafico LCD transflettivo 240x64 pixel con retroilluminazione E.L. il cui contrasto è impostabile tramite tastiera.

• Tastiera numerica a membrana a sensazione tattile, con l'aggiunta di 8 tasti funzione grazie ai quali è possibile inserire altre informazioni come ad esempio: motivazione dell'uscita fuori orario, prenotazione della mensa, etc.

• La capacità di memorizzazione dei dati del terminale è di 512 KB su Ram statica asportabile che conserva i dati per 10 anni, con un numero di transazioni memorizzabili pari a 20.000 circa, per transazioni con lunghezza di 20 caratteri e in assenza di tabelle.

• Batteria tampone da 3 Ah che garantisce, in caso di mancanza di alimentazione, 30 giorni di mantenimento dei dati, mantenimento dell'orologio e almeno 4 ore di funzionamento normale.

Oltre alle caratteristiche menzionate il terminale può implementare facilmente le propie prestazioni grazie a due banchi da 8 KB di Flash Eprom e il download del programma applicativo, direttamente da PC, permette di mantenere sempre aggiornato il firmware senza intervenire sul terminale. In caso di guasto del terminale, l'estraibilità della RAM tamponata consente di trasferire su un terminale funzionante i dati di quello fuori uso.

E' possibile inoltre collegare la penna ottica e , utilizzando l'apposito kit, una stampante seriale.

Modalità di comunicazione:

La comunicazione dati può avvenire sia su rete ETHERNET con protocollo TCP/IP, dal momento che l'interfaccia ETHERNET è direttamente integrata sulla CPU, sia su una linea seriale multidrop (opzionale) con protocollo standard SOLARI, oppure con linea RS232 (con kit a parte).

Nel caso in cui il terminale venga utilizzato con linea seriale multidrop deve essere collegato ad un convertitore di interfaccia al quale possono collegarsi fino a 8 terminali ed è inoltre possibile, in tale configurazione, l'invio di dati a distanza via modem, attraverso l'unità TLC F-15M.

Caratteristiche tecniche:

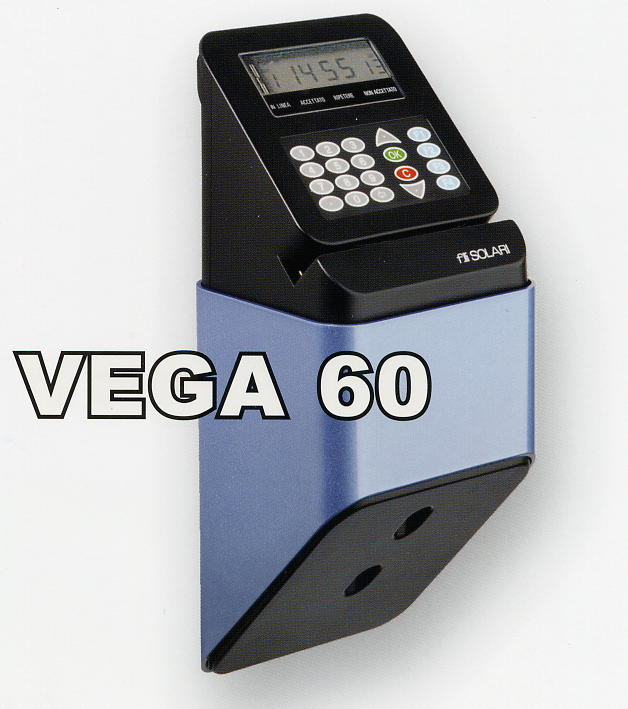

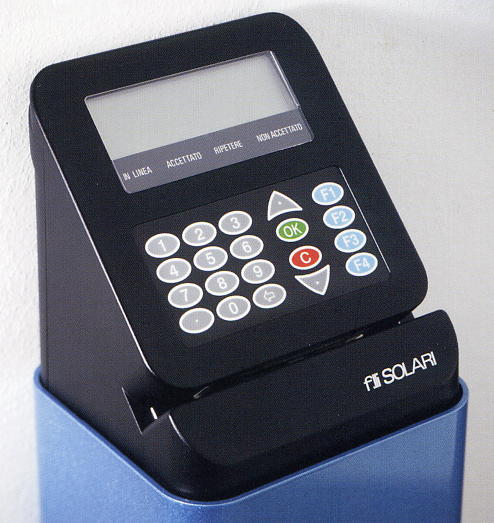

VEGA 60

Nella gamma dei prodotti per il rilevamento presenze, f.lli Solari propone VEGA 60, di cui robustezza e affidabilità sono i suoi attributi vincenti, grazie alle seguenti caratteristiche:

1. display LCD numerico

2. tastiera a membrana

3. lettore di badges magnetici

4. cassa in alluminio verniciato

5. telealimentato, che permette la protezione da sbalzi di tensione

E' in grado di assolvere facilmente anche funzioni allargate come controllo accessi o gestione della mensa.

Caratteristiche tecniche funzionali:

• Display LCD numerico a 7 caratteri

• Tastiera numerica a membrana a sensazione tattile, con l'aggiunta di 4 tasti funzione grazie ai quali è possibile inserire informazioni come ad esempio: motivazione dell'uscita fuori orario, prenotazione della mensa, etc.

• Il terminale è equipaggiato con memoria Ram di 32 KB, per un numero di transazioni memorizzabili pari a 2.000 circa, per transazioni con lunghezza di 20 caratteri e in assenza di tabelle

• Orologio calendario perpetuo sincronizzato automaticamente con l'orologio del sistema

• Batteria tampone da 3 Ah che garantisce, in caso di mancanza di alimentazione, 30 giorni di mantenimento dei dati, mantenimento dell'orologio e almeno 8 ore di funzionamento normale.

Modalità di comunicazione:

Il terminale VEGA 60 deve essere collegato all'unità TLC-F che funge sia da convertitoredi interfaccia sia da telealimentatore. Sono disponibili nelle versioni TLC F-05 (max un terminale collegabile) e TLC F-15 (fino a 4 terminali collegabili, disponibile anche la versione con modem). L'alimentazione e i dati sono trasmessi attraverso due coppie telefoniche non schermate, nel rispetto della Legge 46/90. Qualora il cliente avesse necessità di connessioni su rete ETHERNET, è disponibile il terminale di fascia superiore, VEGA 80.

Caratteristiche tecniche:

• Alimentazione 230V ± 10% 50Hz

• Circa 3.000 transazioni memorizzabili

• Due digital Input

• Due digital Output

DTM25 (lettore magnetico)

DTM 25 è un terminale con lettore di badges magnetici (standard ISO track 2) provvisto di display LCD numerico e di tastiera a membrana (qust'ultima può essere anche non presente). Può funzionare come terminale per sistemi di rilevazione delle presenze, controllo degli accessi e gestione della "mensa". E' possibile collegare in parallelo, come su tutti i terminali precedenti, una stampante per la copia di fede delle transazioni di ingresso e uscita o per l'emissione di scontrini mensa personalizzati. Nel caso di utilizzo come controllo accessi permette 32 livelli di priorità gerarchica. Può essere connesso al sistema centrale da linee di tipo locale e/o da linee di tipo remoto su linea telefonica commutata.

• Alimentazione 230V ± 10% 50Hz

• Autonomia in assenza di alimentazione 230V 2 giorni di funzionamento normale e 30 giorni di mantenimento dati e orologio calendario

• Display LCD retroilluminato su 2 righe oppure opzionalmente con display grafico

• RAM statica di 512KB asportabile con conservazione dei dati

• Interfaccia ETHERNET integrata nella CPU

• Circa 5.000 transazioni memorizzabili

• Due digital Output

TF98 (lettore magnetico)

I terminali TF98 sono in grado di memorizzare timbrature sia di Badge con Banda Magnetica che con Bar-Code, ed essendo dotati di accumulatori al piombo ricaricabili possono funzionare autonomamente per circa 2 giorni. I lettori TF98 sono collegabili a PC attraverso una linea seriale asincrona in modalità RS232/RS485 o in rete Ethernet. La tipologia di collegamento a PC può essere di tipo OFF-LINE oppure ON-LINE. I lettori sono in grado di memorizzare oltre 5000 timbrature su RAM tamponata con batteria al litio interna. Questa soluzione consente di ottenere un elevato grado di sicurezza del sistema, in quanto anche al verificarsi di eventuali guasti del terminale è sempre possibile preservare le timbrature effettuate e trasferirle su una nuova unità. E' implementata anche la funzione di REAL TIME CLOCK (orologio interno) che permette al terminale di mantenere aggiornata la data ed ora anche in caso di totale mancanza di alimentazione della CPU.Tramite gli appositi output di cui sono dotati i terminali è possibile pilotare uno o più relè che a loro volta permettono la gestione di vari dispositivi elettrici quali ad esempio sirene per segnalazione oraria, elettroserrature, dispositivi di segnalazione luminosa ecc.

• Memoria RAM fino a 32 KB

• Display LCD 16x2 o 16x4 retroilluminato

• Relè installabile a bordo con contatto norm. aperto/ norm. chiuso

• 6 Otput open collector

• 2 Input optoisolati

• Tastiera a membrana a 15 tasti

• Decodifica di codice a barre INTERLEAVED 2/5 o CODE 39 (altri su richiesta)

• Interfaccie RS232 e RS485 di serie(RS422 e Current Loop su richiesta)

• Autonomia di funzionamento per circa 48 ore in assenza di rete

• REAL TIME CLOCK integrato

TF70 (terminale di produzione)

Il TF70 è un terminale progettato e realizzato per specifiche applicazioni di raccolta dati in ambiente industriale. Il terminale oltre ad avere un display LCD retroilluminato ed una tastiera a sensazione tattile, è dotato anche di serie di una testina di lettura magnetica "long life" per lettura badge con banda ad alta o bassa intensità su traccia ISO 2. Al TF70 possono essere collegati direttamente diversi dispositivi di lettura per codici a barre quali penne ottiche, lettori CCD o Laser. Esiste inoltre la possibilità di collegare direttamente al terminale una stampante seriale RS232 per la registrazione immediata su carta degli eventi.Il TF70 è dotato di una batteria al piombo per il funzionamento autonomo in caso di mancanza di alimentazione (circa 48 ore di autonomia). Inoltre la componente RAM montata di serie è assemblata assieme ad una batteria tampone al litio, in modo tale da garantire una ritenzione dei dati di memoria e di set-up per 10 anni. La stessa batteria consente l'attivazione della funzione di REAL TIME CLOCK in modo tale da avere un datario costantemente aggiornato anche in caso di totale assenza di alimentazione. Gli input/output digitali di cui è dotato il TF70 permettono l'interfacciamento di device esterni quali bilancie, misuratori o PLC al fine di realizzare sistemi completi ed integrati di rilevamento dati. Il terminale può funzionare sia in modalità "stand alone" che interattiva, se opportunamente collegato a BRIDGE per LAN, sistemi UNIX o IBM AS400.

Applicazioni:

• Rilevazione avanzamento di produzione

• Controllo di qualità e sistemi di rilevamento per certificazione

• Gestione logistica e di movimentazione di magazzino

• Raccolta dati di campo in ambiente industriale

• Sistemi di controllo di movimento del personale e rilevazione delle presenze
